الطباعة على الـ pcb بجودة عالية باستخدام الأفلام الحساسة للضوء day film

( سلسلة تعليم الطرق المختلفة للطباعة )

مقدمة : فى البداية سوف يكون هذا الموضوع ضمن سلسلة تعليم الطباعة على الـ pcb بأساليب وطرق مختلفة لتحقيق الطباعة بأعلى جودة على الــ pcb ومحاكاة طباعة الـ pcb  فى الصين .
واخترنا لكم طريقة الطباعة على اللوحة الالكترونية ( pcb ) باستخدام الأفلام الحساسة للضوء  لعمل دائرة الكترونية بشكل احترافى  ، ولذلك من باب مساعدة الآخرين على عمل التجارب العملية يعلن الموقع عن توفير مستلزمات العمل لتطبيق العملى كالاتى :
1- توفير الأفلام الحساسة للضوء day film

2- توفير محلول الإظهار ومحلول الحفر
3- توفير آلة النقل الحرارى للفيلم المعروفة باسم ماكينة تغليف الكارنيهات
هذا الموضوع لم يأتى وليد اللحظة وإنما جاء نتيجة البحث والمعرفة والتجربة العملية لذلك أطلب منك عند قراءة الموضوع أن تقوم بالقراءة بشكل متأنى


 الطباعة باستخدام الأفلام الحساسة للضوء على الـ pcb
 أنوع الأفلام :
النوع الأول : Dry film photoresist Positive
يتم الإبقاء على الخطوط الموجودة فى فيلم التصوير او بمعنى اخر يبقى على الخطوط المغطاة عن الضوء
النوع الثانى : Dry film photoresist Negative
يتم عدم الإبقاء على الخطوط الموجودة فى فيلم التصوير او بمعنى اخر لا يبقى على الخطوط المغطاة عن الضوء
يقول لى البائع الصيني أن الفيلم من النوع السالب أكثر حساسية من الفيلم من النوع الموجب

مستلزمات العمل :
1- بوردة pcb
2- فيلم حساس للضوء day film من النوع Negative
3- محلول إظهار الطباعة Developing ( هيدروكسيد الصوديوم ) .
4- محلول الحفر على النحاس Etching (كلوريد الحديديك) .

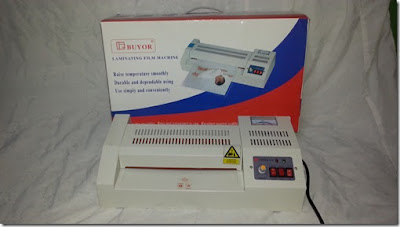

5- آلة النقل الحرارى للفيلم المعروفة باسم آلة التجليد الكارنيهات وتستخدم فى تثبيت الفيلم على الـ pcb او يمكن استخدام مكاواة عادية

خطوات العمل :
1- نزع الغلاف البلاستيك من احدى جوانب الفيلم
2- تثبيت الفيلم بالنقل الحرارى على الـ pcb باستخدام مكينة النقل الحرارى المعروفة بمكينة التجليد او يمكن استخدام مكاواة عادية
3- طباعة layout على ورق كلك بواسطة برنتر كمبيوتر ليزر ذات جودة عالية فى الحبر وجعل جودة الحبر عالية جدا من خصائص البرنتر مع العلم ان كل برنتر لها طريقة معينه فى اعدادات البرنتر للوصول الى أعلى جودة

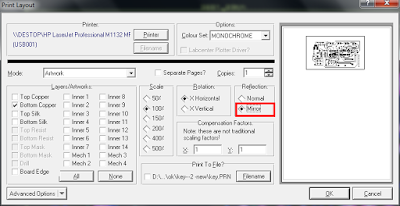

4- لابد ان تكون طباعة layout بشكل معكوس من خصائص برنامج عمل الـ pcb

5- هذه الخطوة هامة جدا لجعل الفيلم مظلم تمام لا يمرر الضوء عبر الخطوط المطبوعة وأحب ان اذكر ان هذه الخطوة بحثت عنها طويلا لكى اجد حل لنفاذية احبار الترينر وتقوم فيها برش (بنزين تنظيف الملابس) او ثنر على الورقة الطباعة سوف تجد الخطوط معتمه تماما
6- تصوير layout على جهاز الإضاءة باستخدام الفيلم المعد من قبل لمزيد من التفاصيل عن جهاز الاضاءة
أضغط على الرباط التالى

7- نزع الغلاف البلاستيكى من الجانب الآخر للفيلم
8- وضع الـ pcb فى محلول إظهار الطباعة Developing ( هيدروكسيد الصوديوم ) .



9- غسيل الـ pcb بالماء برفق

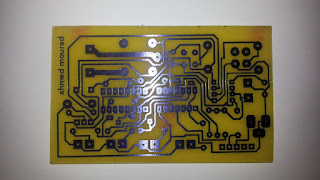

10- وضع الـ pcb فى محلول الحفر على النحاس Etching (كلوريد الحديديك) لإذابة النحاس الغير مرغوب فيه .


لمشاهدة التجربة العملية



يعلن الموقع عن توفير الأفلام الحساسة للضوء day film ومحلول الإظهار ومحلول الحفر وتوفير آلة النقل الحرارى للفيلم المعروفة باسم مكينة التجليد الكارنيهات
الأفلام الحساسة للضوء






أطلبه الآن أينما كنت
أو الاتصال بنا مباشرا
الاتصال مفتوح 24 ساعة نحن لا نكل أو نتعب فى سبيل راحتكم
الاتصال من داخل مصر
01221518320
الاتصال من خارج مصر
00201221518320
أو المراسلة على الايميلات
mourad3d@hotmail.com
عميلنا العزيز نحن متلهفون جدا لمعرفة رأيك حول خدمتنا لكسب ثقتكم
إذا كان لديك أى شكوى أو استفسار أو أى اقتراح الرجاء عدم الترد فى الاتصال بنا
أتمنى من الله عز وجل ان يكون الموضوع مكتمل والكمال لله وحده
أشكركم والى اللقاء فى الدرس القادم
الطباعة باستخدام النقل الحرارى والمكابس الحرارية
تحياتى
م- أحمد مراد
