اكتشاف الاعطال الشائعه للماوس وفكرة عملها وكيفيه اصلاحها

العطل الاول

السلك والسلك عبارة عن سلك usp يحتوى على اربع اسلاك ارضى وكهرباء والسلك الثالث والرابع لادخل البيانات
من اكثر الاعطال شيوعا سلك الماوس حيث يكون عرضه للتحريك والشد بشكل مستمر لذلك لابد من قياس كل سلكه على حدى باستخدام الافوميتر باستخدام الجرس والتاكد ان الاربع سلوك موصلين ولا يوجد بيهم اى قطع

لابد ايضا من اختبار وحده usb الموصله بالسلك والتاكد ان جميع اطرافها تقوم بالتوصيل للكمبيوتر خصوصا انها عرضه للفك والتركيب كثيرا مما يجعل اطرافها تتأكل وتكون غير موصله بيانات للكمبيوتر ولاختبار لابد من يكون لديك usb female كما فى الصوره وتوصيلها بسلك الماوس وتقيس على وضع البزر فى الافوميتر مخرج كل سلك الى كل طرف فى usb female وتيم اختبار السلك ووحده usb اذا كانت الماوس لا تعمل اطلاقا او ان لمبه الماوس غير موضيئه او الكمبيوتر لا يتعرف على الماوس او الكمبيوتر لا يستجيب لاوامر الماوس

العطل الثانى

الماوس لا تسجيب لاوامر الضغط او هناك تعليق فى اصدار الاومر تتكون الماوس من ثلاث زرار الزر الايمين والاوسط والايسر الزر الايمن والايسر عبارة عن برس من كتر الضغط عليه لا يعمل بشكل جيد ولا يستجيب للاوامر المطلوبه او يستجيب مره واخرى لا يستجيب لذلك يمكن تغير البرسات من ماوس قديمه لا تعمل تقوم بنزع البرسات بالكاويه وتقوم باعادة تركيبها على الماوس وستراى نتيجه رائعه

صورة توضح شكل برسات الماوس

الزر الاوسط عبارة عن مقاومة متغير وهى المسئوله عن شرط scrollbar او شريط التمرير وعندما تجد ان الماوس لا تستجيب بشكل جيد عند تحريك الكورة المسئوله عن تغير قيمه المقاومة المتغيره استبدل المقاومة المتغيره باخرى من ماوس تالف لديك يكون قطع غيار

انتبه لا ترمى الماوس لانها تصلح قطع غيار لغيرها وتصبح مفيده جدا

هذا الموقع يبيع قطع غيار الماوس انظر كيفيه غاليه الثمن الماوس التالفه لديك كنز لذلك احتفظ بالماوس القديمه كقطع غيار

http://ar.aliexpress.com/w/wholesale-mouse-parts.html

العطل الثالث

مؤشر الماوس يتحرك ببطىء او يتحرك بشكل متقطع او حركه مؤشر الماوس صعبه سبب العطل اتربه على عدسه الماوس فك الماوس وقم بتنظيف عدسه الماوس بالماء وقم بتنشفها جيدا سيعمل معك الماوس بشكل جيد

العطل الرابع

لمبه الليزر الخاصه بالماوس يمكن اختبارها للتاكد ان اللمبه تعمل بشكل جيد قم بزع اللمبه واختربها خارج الماوس بمقاومة 200 اوم وجهد 5 فولت ولا تقوم باختبار وهى راكبه فى الماوس حتى لا توصل جهد لايسى الماوس على المخارج ويتلف ايسى الماوس

لمبه الماوس عبارة عن ليد قطبيه يتم توصيلها واختبارها كانك تختبر ليد عاديه

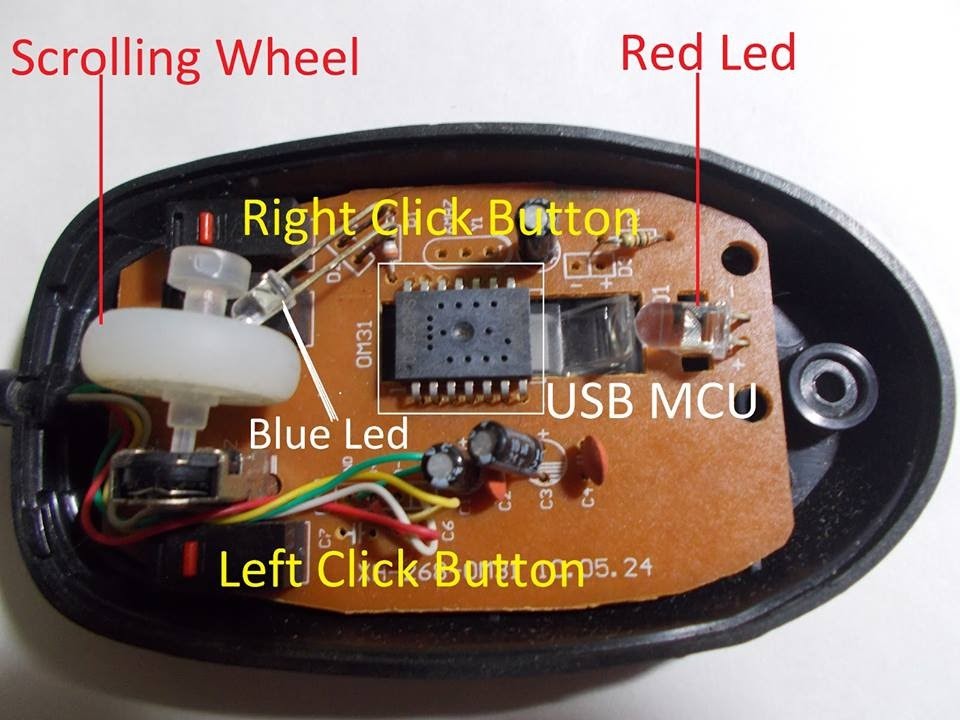

توضيح للمكونات الداخليه للماوس الاكثر شيوعا ومكان الليد وزرار التحكم الايمن والاوسط

مخطط لعمل ماوس سيريال يوضح مكونات الماوس وطريقه التوصيل Serial Analog Input Mouse Controller

ايسى الماوس عبارة عن حساس او سنسور Mouse Sensor ويوجد منه انواع واشكال كثيره مثلا

 الحساس ADNS2620 – Optical Mouse Sensor IC يضع فى الماوسات من النوع Optical

 https://www.sparkfun.com/products/retired/12907

الداتا شيت لـ الحساس ADNS2620

https://cdn.sparkfun.com/datasheets/Components/General%20IC/ADNS2620.pdf

فكرة عمل الماوس الضوئيه : يحتوي الماوس الضوئي على كاميرا صغيرة قادرة على التقاط ما يقارب من 1500 صورة في الثانية. هذا بالإضافة إلى وجود دايود باعث للضوء light emitting diode (LED) يرسل الضوء على السطح وهذا الضوء المرتد ينعكس على شريحة الكترونية (مجس) تعرف باسم CMOS أي complimentary metal-oxide semiconductor. وهذا المجس COMS يرسل الصورة إلى معالج الإشارات الرقمي DSP أي digital signal processor الذي يعمل 18 مليون عملية في الثانية الواحدة لتحليل الإشارة المرتدة عن الضوء الساقط على السطح الذي يتحرك عليه الماوس. وهذه الإشارة ما هي إلا الصورة الملتقطة بواسطة المجس وبمقارنة الصور الملتقطة يحدد الـ DSP المسافة التي تحركها الماوس بين كل صورتين متتاليتين. وبالاعتماد على التغير في الصور المتعاقبة يستطيع الـ DSP تحديد المسافة الكلية التي تحركها الماوس ويقوم بدوره بإرسال الإحداثيات إلى الكمبيوتر. يقوم الكمبيوتر بناء على المعلومات الواردة إليه من DSP بتحريك مؤشر الماوس على الشاشة. وهذا يحدث مئات المرات في الثانية لتجعل من حركة الماوس ناعمة وتفاعلية ومريحة للمستخدم. كل هذه العمليات التي يقوم بها الماوس كلما حركناه على سطح المكتب ليظهر لنا باستمرار أين هو على الشاشة لنستطيع تشغيل برامجنا والعمل عليها.

مخطط يوضح مسار الضوء وابعاد العدسه عن كاميرا التصوير ومسار الضوء

اضغط على الصورة للتكبير

واضح من المخطط ان زاويه سقوط الضوء مهمه من 0.5mm~0.8mm وبالتالى عن تركيب الليد لابد من مرعاة ذالك

الايسى الشهير A2636 الموجود فى الماوس Optical التكوين الداخلى

اضغط على الصورة للتكبير

اطراف الايسى A2636

اضغط على الصورة للتكبير

مخطط عمل الماوس باستخدام الايسى A2636

اضغط على الصورة للتكبير

لداتا شيت الايسى ( الحساس ) A2636

http://www.ic-jiazhi.com/upload/PDF/A2639_E.pdf

بالفيديو تجربه لمشاهده صوره كاميرا الماوس

https://www.youtube.com/watch?v=bci7Gi05BNc

كما ذكرت سابقا ان الزر الاوسط عبارة عن مقاومة متغيره او تسمى Encoder وهى تشبه فى عملها بالمقاومة المتغيره وايضا الزر الاوسط يعمل كمفتاح ضاغط او مفتاح لتمرير لتبدل حالة مؤشر الماوس بوضع التمرير وعند وجود عطل فيه يتم استبدال البرس الخاصه به ويضح ان مجموعه هذا المفتاح مكونه من ثلاث مكونات مقاومة متغيره وبرس وكورة تمرير كما بالصورة

رسم تخطيطى لدائرة ماوس بالحساس ADNS2620 ويحتاج هذا الحساس ايسى اخر مترجم بيانات ولا يحتوى على مذبذب داخلى كما هوا واضح فى الصورة

اضغط على الصورة للتكبير

الداتا شيت لايسى معالج الإشارات الرقمي enCoRe cy7c63723c
http://www.cypress.com/file/125836/download

داتا شيت اخر لايسى معالج الإشارات الرقمي enCoRe cy7c63723c

http://media.digikey.com/pdf/Data%20Sheets/Avago%20PDFs/ADNK-2623.pdf

برنامج من تصميمى لاختبار الماوس كما عرفنا ان الماوس يقوم بارسال احداثيات x-y للكمبيوتر لتحديد موضع الماوس وهناك ثلاث زرار يقوم البرنامج بقراءة هذه الاحداثيات واختبار زرار الماوس الايمن والايسر والوسط

والهدف من البرنامج هو اختبار ايسى الماوس يعمل او لا يعمل ويقوم باخراج بيانات بشكل صحيح

لتحميل برنامج اختبار الماوس برمجه – احمد مراد من الرابط التالى

http://www.m3dmax.com/3d/mouse.rar

مما سبق اتضح لنا ان هناك نوعين من الماوس نوع يعتمد على ايسى واحد كما هو الحال فى الايسى A2636 ويحتوى على حساس تصوير و معالج الإشارات الرقمي ومذبذبات داخلي والنوع الثانى يعتمد على عدد اثنين ايسى الايسى الاول يعمل كحساس للتصوير والايسى الثانى معالج الاشارة واثنين مذبذب خارجى كما هو الحال مع الايسى ADNS2620 – cy7c63723c

وفى النوع الثانى من الايسهات تنقل الاشارة من الايسى الحساس الى الايسى المعالج الرقمى عبر خطوط التوصيل ويمكن اتقاط هذه الصورة من خرج حساس التصوير كما فى الفيديو التالى

https://www.youtube.com/watch?v=bci7Gi05BNc

يمكن اتقاط الخرج على جهاز سيلسكوب من الايسى الاول والايسى الثانى ومعرفه اى منهما لا يعمل وبالتالى استبداله

وبالنسبه للماوس التى تعتمد على ايسى واحد لا يمكن التقاط صورته لانى الخرج عبارة عن ديجتال ولكن من خلال البرنامج الذى وضعته فى السابق او عن طريق جهاز السيسلكوب معينه الاشارة

اضغط على الصورة للتكبير

الجهود على الماوس جهود التغذيه 5 فولت على خط التغذيه جهد الخرج 3 فولت على خرج الايسى والليد فى حدود 2 فولت

اختبار البرس عن طريق وضع البزر فى الافوميتر ووضع طرفى الافوميتر على البرس وفى حالة وجود صوت متوافق مع الضغط على البرس اذن انه موصل جيد للجهد

لاحظنا وجود ترانزستور مع الايسهات من النوع ADNS2620 وهو ترانزستور حمل لتشغيل الليد من خرج المتكامله اذا كانت الليد لا تعمل فيتم التاكيد من عمل الترانستور وفى حاله تلفه يتم استبداله وستعمل الماوس

ماوس من النوع ps2 يوجد به حساسات للحركة عندما يتم تحريك الكورة يتحرك الترس ويتقاطع شعاع مع اطراف الترس للاحساس بالحركة ويرسل الحساس اشاره للمترجم الاشارة ولاكتشاف اعطال الحساسات قيس التغير فى الفولت عند تحريك الترس الحساس واذا كان لا يوجد تغير للفولت فاذن الحساس لا يعمل ويتم استبداله او حينما يكون الماوس تتحرك فى اتجاه افقى فقط او راسى فقط يعنى هذا انا احدى الحساسين لا يعمل ويتم استبداله

أتمنى أكون أفيدك ببعض المعلومات البسيطه معاكم احمد مراد
